Быстрорасчленяющиеся разъемы внешнего монажа типа РБН1 предназначены для работы в электрических цепях постоянного тока и переменного тока частотой до 2000 гц с напряжением от 1*10-3 до 500 В, силой тока от 1*10-6 А до значений, указанных в табл.11
Допускается эксплуатация разъемов в воде на глубине 2 метров.
Разъеы состоят из двух частей (вилки и розетки), сочленяемых с помощью байонетного замкового устройства.

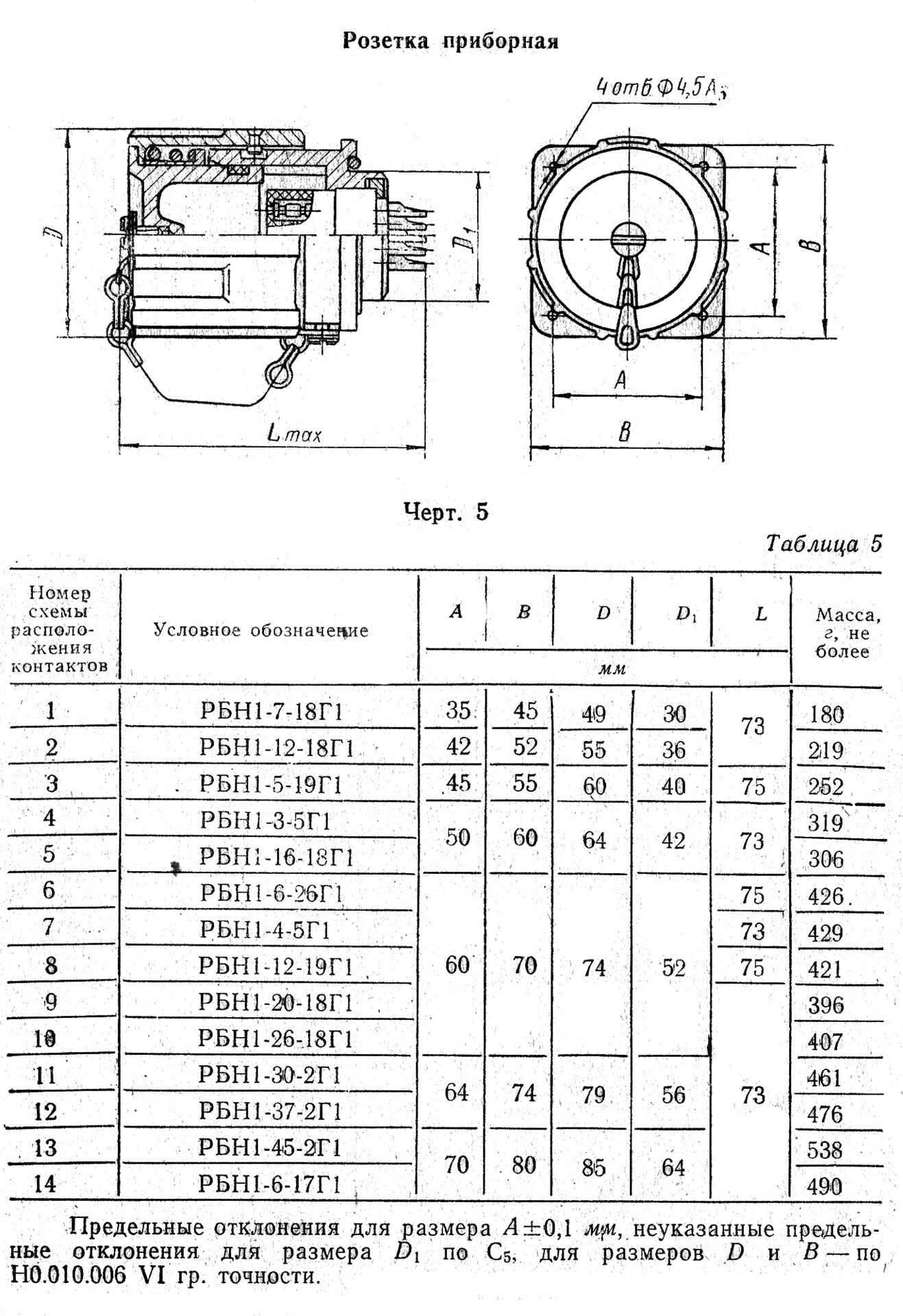

Вилки и розетки изготавливаются приборными (чертеж 1, 5, таблица 1, 5) и кабельными (чертеж 2, 3, 4, 6, 7, 8, таблица 2, 3, 4, 6, 7, 8).
Приборные части имеют прямой корпус, кабельные - прямой и угловой.
Водонепроницаемость разъемов по месту стыка со стенкой прибора обеспечивается уплотнительными кольцами, устанавливаемыми в корпусах разъемов. Водонепроницаемость расчлененных разъемов с контактной стороны обеспечивается заглушками.
Условное обозначение частей разъема составляется в следующем порядке:
Тип разъема................................РБН1 (разъем сбайонетным соединителем норммальных габаритов, 1ый номер разработки)
Количество контактов..................3, 4, 5, 6, 7, 12, 16, 20, 26, 30, 37, 45
Вид контактов:
- штыри (вилка)..............Ш
- гнезда (розетка)............Г
Вид корпуса:
- приборный.....................1
- кабельный угловой.........2
- кабельный прямой..........3
- кабельный с обоймой......4
Технические характеристики:
Ток:
минимальный, А............................10-10-6
максимальный на контакт и суммарный на разъем, А...............в соотв. с табл. 11
Напряжение:
минимальное, В....................10-10-8
максимальное, В..................500
Электрическое сопротивление контактов не более величин:
| Диаметр контактов, мм | Сопротивление контактов, мом |
| 1,5 | 7 |
| 2,5 | 4 |
| 3,5 | 2 |
| 5,5 | 1 |
| 9 | 0,75 |
Статическая нестабильность сопротивления контактов, не более, мом..................0,5
Динамическая нестабильность сопротивления контактов, не более.......................30%
Температура перегрева контактов, не более,оС..................................................50
Сопротивление изоляции между любыми контактныи парами, а также
между корпусом сочлененного разъема и любой контактной парой:
- в нормальных клим. условиях, не менее, Мом.....................2000
- при повышенной температуре, не менее, Мом.....................50
при повышенной влажности:
- кратковременной, не менее, Мом............20
- длительной, не менее, Мом.....................5
при морском тумане, не менее, Мом................5
Переходное сопротивление любого стыка сопрягаемых деталей
корпуса сочлененного разъема экранированного варианта:
- усилие расчленения...........в соотв. с табл. 11
Износоустойчивость..................1000 сочленений-расчленений
